Синхронна безредукторна тягова машина з постійними магнітами THY-TM-K200

Проектування та виробництво синхронної безредукторної тягової машини ліфта THY-TM-K200 з постійними магнітами відповідає вимогам "GB7588-2003-Кодекс безпеки для виробництва та монтажу ліфтів", "EN81-1: 1998-Правила безпеки для будівництва та монтажу ліфтів", "GB/Відповідні норми в T24478-2009-Тягова машина ліфта". Тягова машина складається з синхронного двигуна з постійними магнітами, тягового колеса та гальмівної системи. Завдяки високопродуктивним матеріалам з постійними магнітами та спеціальній конструкції двигуна вона має характеристики низької швидкості та великого крутного моменту. Серія K має зовнішню конструкцію ротора, а гальмівна система є блочною. Тягове колесо та гальмівне колесо коаксіально нерухомо з'єднані та встановлені безпосередньо на кінці валу двигуна. Гальмо оснащене мікроперемикачем для контролю гальмівної ситуації. Коли гальмо вмикається, нормально розімкнутий контакт мікроперемикача замикається. Підходить для ліфтів з машинним приміщенням та ліфтів без машинного приміщення. Тягове співвідношення становить 2:1 та 4:1, номінальне навантаження становить 630 кг~1150 кг, номінальна швидкість 0,5~2,5 м/с, а діаметр канатопровідного шківа може бути 400 мм та 450 мм. Кожна тягова машина проходить суворий контроль якості перед відправкою з заводу, щоб гарантувати якість та продуктивність продукції.

1.Встановлення тягової машини

• Перед встановленням тягової машини необхідно переконатися в міцності монтажної рами та фундаменту.

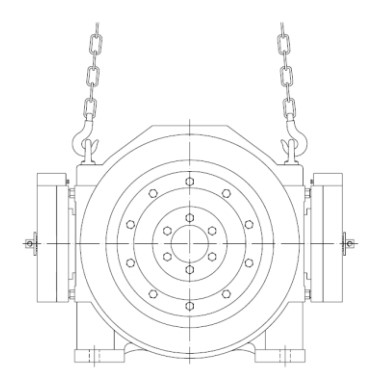

• Під час підйому тягової машини використовуйте підйомне кільце або отвір на корпусі тягової машини.

• Під час підйому переконайтеся, що ви підіймаєте вертикально, а кут між двома гаками має бути менше 90°.

• Площина встановлення тягової машини повинна бути рівною, і повинні бути вжиті відповідні заходи щодо зменшення вібрації.

• Сталевий трос підвішений, і відповідне навантаження має проходити вертикально через центральну площину канатопровідного шківа.

• Переконайтеся, що поверхня рами, на якій встановлено тягову машину, є рівною, а максимально допустиме відхилення становить 0,1 мм.

• Маховик машинного відділення знаходиться внизу ліворуч на задній панелі основного блоку. Зверніть увагу на зазор рами.

• Розмір болтів для кріплення тягової машини оснащений отворами для ніг, і використовуються болти міцністю 8,8.

• Зазвичай тягова машина оснащена стрижнем проти стрибків та захисним кожухом, будь ласка, встановіть його на місце після встановлення троса.
