Підйомна направляюча рейка для ліфта
| Модель | b1 | h1 | k | n | f | g | c |
| Т70/Б | 70 | 65 | 9 | 34 | 8 | 6 | 6 |
| Т75/Б | 75 | 62 | 10 | 30 | 9 | 7 | 8 |
| Т78/Б | 78 | 56 | 10 | 26 | 8.5 | 6 | 7 |
| Т82/Б | 82,5 | 68,25 | 9 | 25.4 | 8.25 | 6 | 7.5 |
| Т89-1 | 89 | 62 | 16 | 32 | 9 | 7 | 8 |
| Т89/Б | 89 | 62 | 16 | 34 | 11.1 | 7.9 | 10 |
| Т90/Б | 90 | 75 | 16 | 42 | 10 | 8 | 10 |
| Т114/Б | 114 | 89 | 16 | 38 | 11 | 8 | 9.5 |
| Т127-1/Б | 127 | 89 | 16 | 45 | 11 | 8 | 10 |
| Т127-2/Б | 127 | 89 | 16 | 51 | 15.9 | 12.7 | 10 |
| Т140-1/Б | 140 | 108 | 19 | 51 | 15.9 | 12.7 | 12.7 |
| Т140-2/Б | 140 | 102 | 28.6 | 51 | 17,5 | 14,5 | 17,5 |
| Т140-3/Б | 140 | 127 | 31,75 | 57 | 25.4 | 17,5 | 19 |

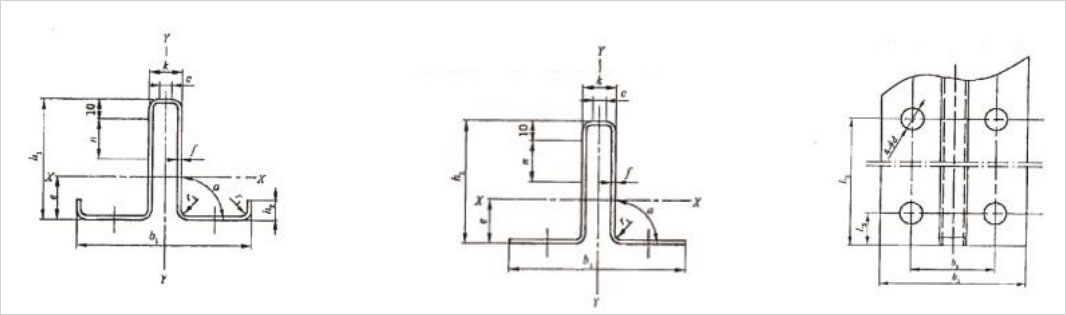

| Модель | b1 | c | f | h1 | h2 | k | n |
| ТК3 | 87±1 | ≥1,8 | 2 | 60 |
| 16.4 | 25 |
| ТК5 | 3 | ||||||
| ТК3А | 78±1 | ≥1,8 | 2.2 | 60 | 10±1 | 16.4 | 25 |
| ТК5А | 3.2 |
1. Направляюча рейка ліфта з механічною обробкою
2. Холоднотягнута направляюча рейка ліфта
3. Налаштована напрямна рейка ліфта
4. Порожниста направляюча рейка ліфта
5. Холоднотягнуті накладні пластини для напрямних рейок ліфта, оброблені накладні пластини для напрямних рейок ліфта, накладні пластини спеціальної товщини, накладні пластини Т-подібного профілю, ковані затискачі, ковзні затискачі, ковзні затискачі, Т-подібні затискачі.
6. Стандарт: ISO 7465.
7. Модель: T45A, T50A, T70B, T75B, T78B, T82B, T89B, T90B, T114B, T127B, TK3, TK3A, TK5, TK5A.
8. Упаковка: Наші напрямні рейки упаковані в пачки, із захисними кришками з обох кінців, і кожна пачка упакована в пластикову плівку. Ми також можемо упакувати відповідно до ваших вимог.
9. Ми можемо надати напрямні рейки брендів, такі як MARAZZI тощо.
Направляюча рейка ліфта — це безпечна колія для руху ліфта вгору та вниз у шахті, забезпечуючи рух кабіни та противаги вздовж неї. Направляюча рейка з'єднує пластину та кронштейн направляючої рейки зі стінкою шахти, забезпечуючи напрямок для кабіни ліфта та противаги. Опорна функція запобіжного супорта під час гальмування є важливою частиною ліфтової системи. Направляюча рейка, яка зазвичай використовується в ліфтах, має Т-подібну форму. Вона має такі характеристики, як висока жорсткість, висока надійність, безпека та низька вартість. Площина направляючої рейки повинна бути гладкою, без очевидних нерівностей. Оскільки направляюча рейка є човниковою рейкою направляючого башмака та запобіжного механізму кабіни ліфта, під час встановлення необхідно забезпечити достатній зазор. Водночас направляюча рейка несе відповідальність за зупинку ліфта у разі аварії з перевищенням швидкості, тому її жорсткість не можна ігнорувати.
Напрямні рейки ліфтів поділяються на: суцільні напрямні рейки та порожнисті напрямні рейки противаг.
Суцільна напрямна рейка - це оброблена напрямна рейка, яка формується шляхом обробки напрямної поверхні та з'єднувальних частин профілю напрямної рейки. Її призначення - забезпечити напрямлення для роботи кабіни ліфта під час його роботи. Мала суцільна напрямна рейка також використовується для напрямлення противаги. Існує багато специфікацій суцільних напрямних рейок залежно від ширини підлоги напрямної рейки, які можна розділити на T45, T50, T70, T75, T78, T82, T89, T90, T114, T127, T140 тощо.

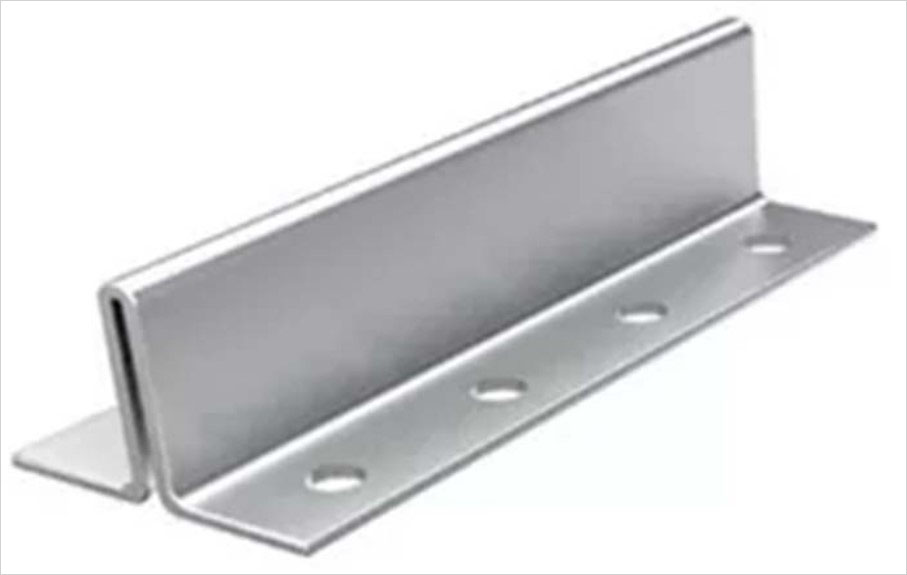

Порожнисті напрямні рейки противаги - це холоднокатані напрямні рейки товщиною 2,75 мм та 3,0 мм. Вони виготовляються холодним формуванням з рулонних листів за допомогою багатопрохідних прес-форм. Вони в основному використовуються для забезпечення напрямку противаги під час роботи ліфта. Порожнисті напрямні рейки можна розділити на прямі та фланцеві відповідно до форми торцевої поверхні напрямної рейки, а саме TK5 та TK5A.
