Інфрачервоний детектор дверей ліфта THY-LC-917

Короткий опис:

Деталі продукту

Теги продукту

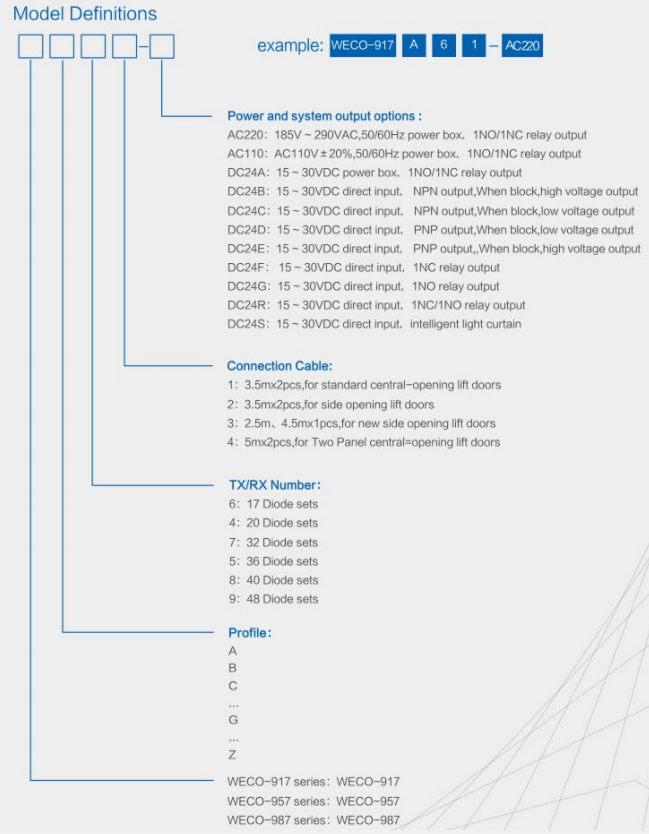

Параметри продукту

Назва продукту	Світлова завіса ліфта
Відкритий шлях	Відкриті збоку або по центру
Напруга	220 В змінного струму, 110 В змінного струму, 24 В постійного струму
Кількість діодів	17, 32
Кількість балок	94-33 Балки, 154-94 Балки

Наші переваги

1. З функцією самоконтролю, звичайний вихід блоку живлення та вихід самоконтролю

2. Пройшов випробування TUV у Німеччині та відповідає відповідним міжнародним стандартам

3. Функція спокою, подовження терміну служби продукту

4. Впроваджуйте нові технології, друковану плату з високою стійкістю до корозії та високою здатністю до адаптації до польових умов, стабільну та надійну

5. Гарний зовнішній вигляд, легке встановлення, підходить для більшості ліфтів брендів

6. Передова техніка та обладнання, надійні методи поверхневого напилення SMT

7. Користувачі можуть вибрати вихід NPN/PNP (транзисторний вихід) без блоку живлення.

Світлова завіса ліфта – це пристрій безпеки для дверей ліфта, виготовлений за принципом фотоелектричної індукції. Він підходить для всіх ліфтів та захищає безпеку пасажирів, які входять та виходять з ліфта. Світлова завіса ліфта складається з трьох частин: інфрачервоних передавачів та приймачів, встановлених з обох боків дверей кабіни ліфта, та спеціальних гнучких кабелів. З метою захисту навколишнього середовища та енергозбереження все більше ліфтів не використовують блок живлення. Деякі марки світлових завіс змушені використовувати блоки живлення через їхню низьку стійкість до електромагнітних перешкод. Однак, з популяризацією концепції зелених ліфтів, світлові завіси без блоків живлення стали трендом. Оскільки процес перетворення 220 В на 24 В неминуче призведе до великих втрат енергії.

Світлова завіса THY-LC-917 оснащена світлодіодною трубкою зі світлодіодним динамічним скануванням, керованою процесором, на звичайній світловій завісі. Двоколірний світлодіод у формі стрічки відображає стан зони захисту світлової завіси, завдяки чому світлова завіса має візуальніший вплив на нормальну функцію захисту. Більш гуманний підхід.

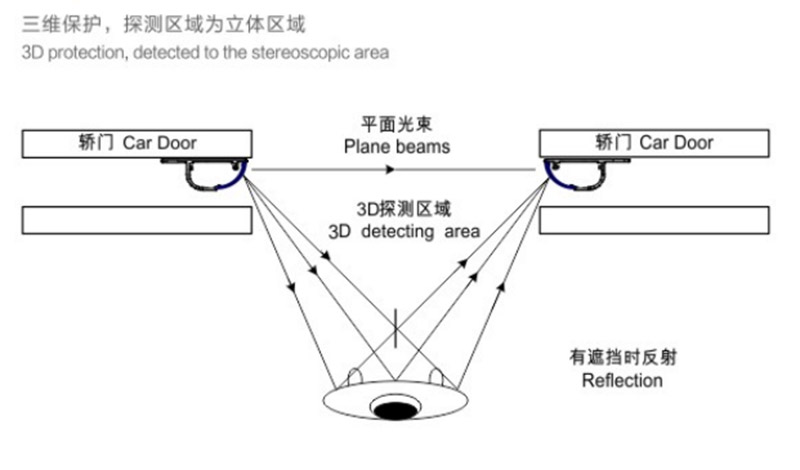

На випромінювальному кінці світлової завіси є кілька інфрачервоних випромінювальних трубок. Під керуванням мікроконтролера (MCU) випромінювальні та приймальні трубки послідовно вмикаються, і світло, що випромінюється однією випромінювальною головкою, приймається кількома приймальними головками, формуючи багатоканальне сканування. Завдяки цьому безперервному скануванню області дверей кабіни зверху вниз формується щільна інфрачервона захисна світлова завіса. Коли будь-який з променів блокується, оскільки фотоелектричне перетворення не може бути реалізовано, світлова завіса визначає наявність перешкоди та, отже, видає сигнал переривання. Цей сигнал переривання може бути сигналом перемикання або сигналом високого та низького рівня. Після того, як система керування отримує сигнал від світлової завіси, вона негайно видає сигнал відчинення дверей, і двері кабіни перестають закриватися та відкриваються у зворотному напрямку. Двері ліфта можна закрити нормально після того, як пасажири або перешкоди залишать зону попередження, щоб досягти мети захисту. Уникайте нещасних випадків з людьми, які застрягли в ліфтах.

Існує два основних способи встановлення світлової завіси

1. Мобільна установка передавача та приймача

Мобільне встановлення світлової завіси означає встановлення та використання передавача, приймача або одного з пристроїв світлової завіси, закріплених на дверях автомобіля та рухаються разом з ними. За звичайних обставин передавач і приймач закріплені на складному краю дверей автомобіля.

Спосіб встановлення бічних дверей полягає у закріпленні світлової завіси на кабіні ліфта та відкидному краю дверей кабіни за допомогою гвинтів.

Спосіб встановлення центральних розділених дверей полягає у закріпленні світлової завіси на складному краю дверей кабіни ліфта за допомогою гвинтів.

2. Фіксована установка передавача та приймача

Фіксоване встановлення світлової завіси означає встановлення та використання передавача та приймача світлової завіси, закріплених на кінці порога дверей автомобіля за допомогою фіксованого кронштейна. Передавач та приймач не можуть рухатися разом з дверима автомобіля.
