Пристрій для двостулкових дверей центрального відкриття на шахті THY-LD-B
1. Спосіб розблокування полягає в тому, щоб розблокувати дверну панель та пройти випробування на удар маятником вагою 45 кг.
2. Двері примушують зачинятися важким молотком, а важкий молоток і напрямна труба розміщуються на внутрішній стороні дверей шахти.
3. Дверний замок пройшов випробування Національного центру інспекції ліфтів та отримав сертифікати CE та CU-TR.
4. Застосовна напруга дверного замка: ≤ 230 В змінного струму, ≤ 110 В постійного струму.

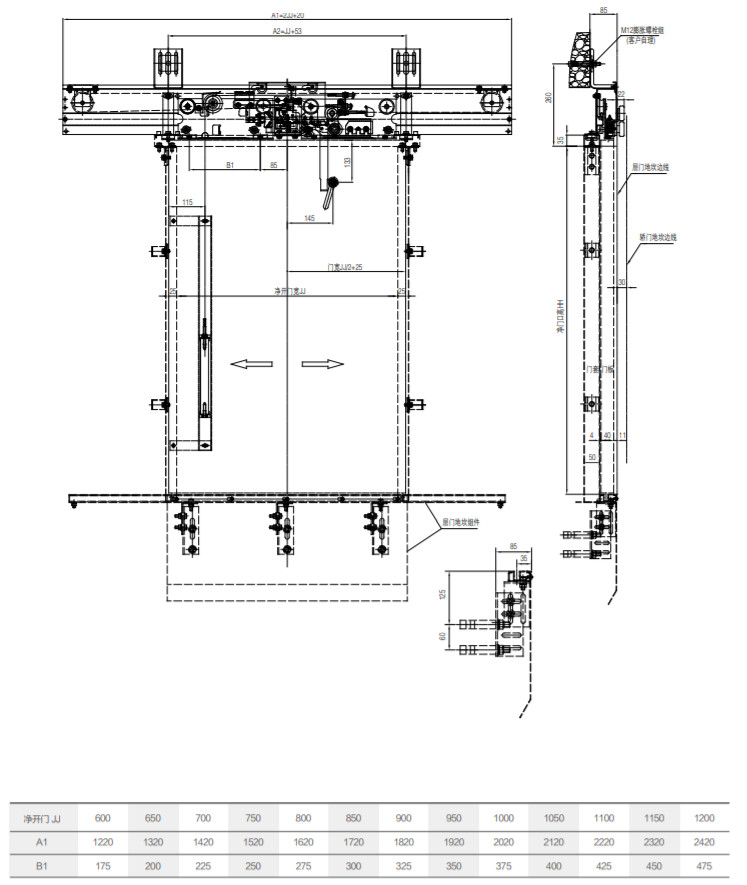

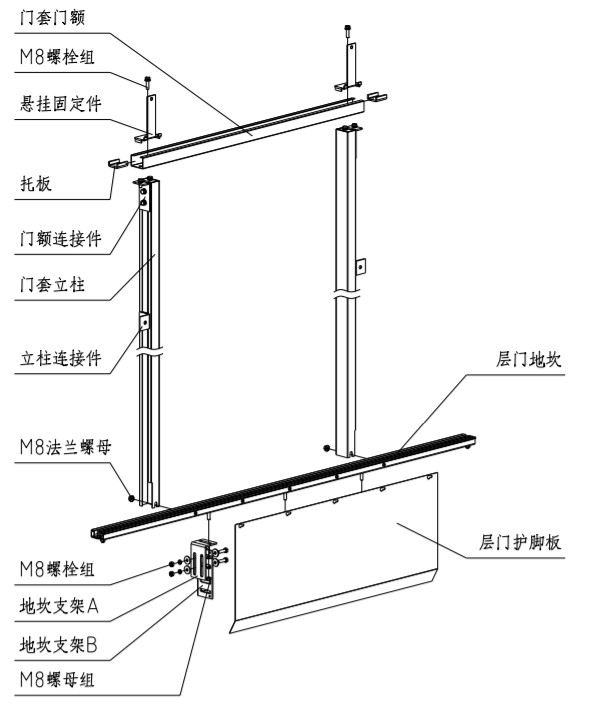

1. Встановлення порога та кришки дверей
1.1. Визначте положення входу та виходу підвіконня відповідно до розміру шахти ліфта; відрегулюйте центр підвіконня так, щоб він збігався з центром входу та виходу, і позначте центр підвіконня; відрегулюйте рівень підвіконня так, щоб він був менше ніж 1/1000; Поверхня запобігає потраплянню води в шахту ліфта.
1.2. Зберіть колону дверної кришки та двері дверної кришки за допомогою з'єднувальних елементів та встановіть кріпильні елементи для підвішування; поставте двері на поріг, відрегулюйте вертикальність колони дверної кришки так, щоб вона була менше ніж 1/1000; центр дверної кришки повинен збігатися з центром вхідного та вихідного отворів підвіконня; розмір нижньої площини чола дверної кришки та верхньої площини порога відповідає висоті нетто дверей. Після завершення регулювання зафіксуйте фланцеву гайку M8. Після регулювання розміру закріпіть з'єднувач колони до стіни.
1.3. Закріпіть захист для ніг дверей площадки на порозі.

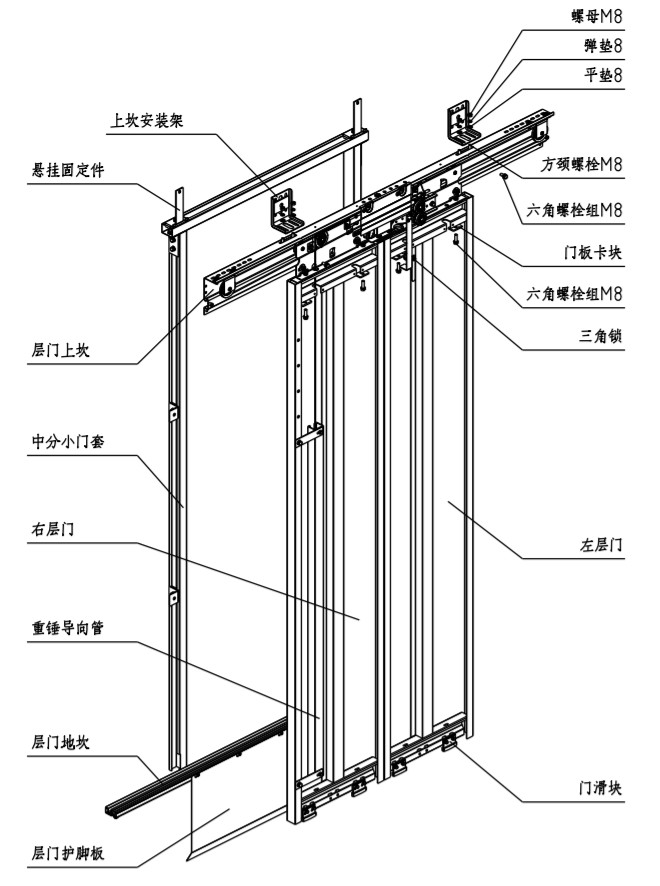

2. Встановлення пристрою дверей шахти
2.1. Вирівняйте верхню раму порога дверей шахти з шипом на нижньому кінці деталі кріплення підвіски та зафіксуйте верхню раму порога та частину кріплення підвіски дверей шахти за допомогою групи болтів M8*20.
2.2. Закріпіть раму кріплення верхнього порога на стіні шахти ліфта за допомогою розпірних болтів або болтів, що проходять крізь стіну. Рама кріплення верхнього порога та верхній поріг дверей шахти з'єднуються болтами з квадратним шийним різьбленням M8.
2.3. Відрегулюйте верхній поріг дверей сходового майданчика ліворуч і праворуч, щоб центр дверей був відкритим, а центр входу та виходу — однаковим.
2.4. Відрегулюйте вертикальність підлоги пристрою дверей шахти. Відрегулюйте вертикальність підлоги пристрою дверей шахти до ±0,5 мм, проклавши вертикальну лінію або взявши за орієнтир поріг дверей кабіни.
2.5 Після ознайомлення з основними параметрами встановлення рами порогу на дверях наступного поверху, затягніть усі монтажні болти:

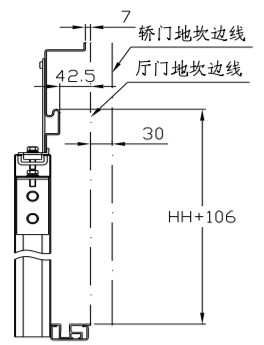

Висота верхньої рами порога дверей шахти: відстань між верхньою поверхнею напрямної рейки верхньої рами порога дверей шахти та порогом дверей шахти становить HH+106 мм;
Центр верхньої рамки порогу дверей шахти: відхилення між центром верхньої рамки порогу дверей шахти та центром входу та виходу становить ±1 мм;
Відстань між верхньою напрямною рейкою порога дверей шахти та порогом дверей кабіни: відстань між верхньою напрямною рейкою порога дверей шахти та порогом дверей шахти становить 42,5 мм, а відстань від порога дверей кабіни становить 72,5 мм.
Висота верхньої рами порога дверей шахти: відстань між верхньою поверхнею напрямної рейки верхньої рами порога дверей шахти та порогом дверей шахти становить HH+106 мм;
Центр верхньої рамки порогу дверей шахти: відхилення між центром верхньої рамки порогу дверей шахти та центром входу та виходу становить ±1 мм;
Відстань між верхньою напрямною рейкою порога дверей шахти та порогом дверей кабіни: відстань між верхньою напрямною рейкою порога дверей шахти та порогом дверей шахти становить 42,5 мм, а відстань від порога дверей кабіни становить 72,5 мм.
